氣體檢測儀信號輸出方式有哪3種
發布時間：2022-12-20
作者：深國安電子
分享到：
氣體檢測儀信號輸出主要區分4-20mA信號、RS485信號、開關量信號(繼電器輸出)等連接方式，那它們之間有什么區別嗎?安裝上用哪種連接方式好呢?以下深國安給小伙伴詳細解說。
氣體檢測儀信號輸出方式區分說明：

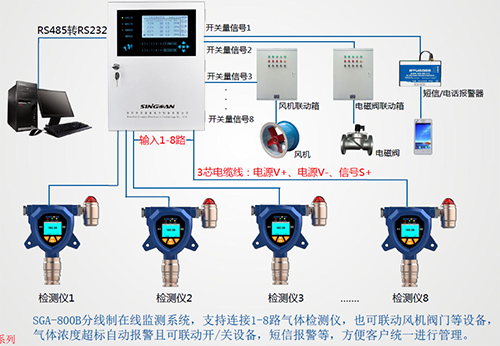

1.4-20mA信號
4-20mA信號這是模擬信號，有兩線制和三線制(2根電源線，1根信號線)之分
工作原理：將采集到的氣體濃度信號轉化為對應量程的4-20mA電流輸送給PLC/DCS等模擬量采集控制系統。

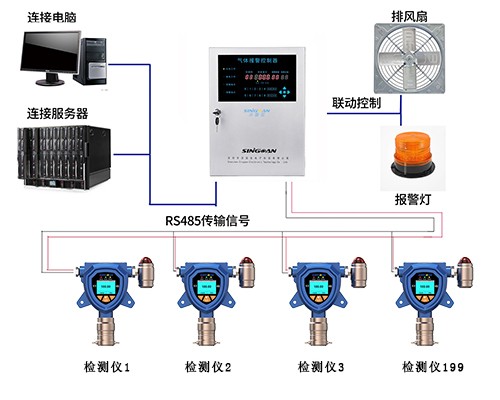

2.RS485信號
RS485信號：這是數字信號，四線制(V+、V-、485+、485-)
工作原理：將采集到的氣體濃度數據傳送到控制系統，可以進行多臺485氣體探測器串聯組網，支持Modbus通訊協議。
3.開關量/繼電器輸出
開關量信號：實際就是繼電器輸出信號，也叫開關節點信號，有常開/常閉之分。
工作原理：當被檢測氣體濃度達到預設的報警值時，檢測儀指示燈由綠色變成紅色并閃爍提示，同時繼電器閉合，開啟相應的通風設備;當氣體濃度低于預設的報警值時，指示燈變綠，繼電器開關斷開，通風設備關閉。
